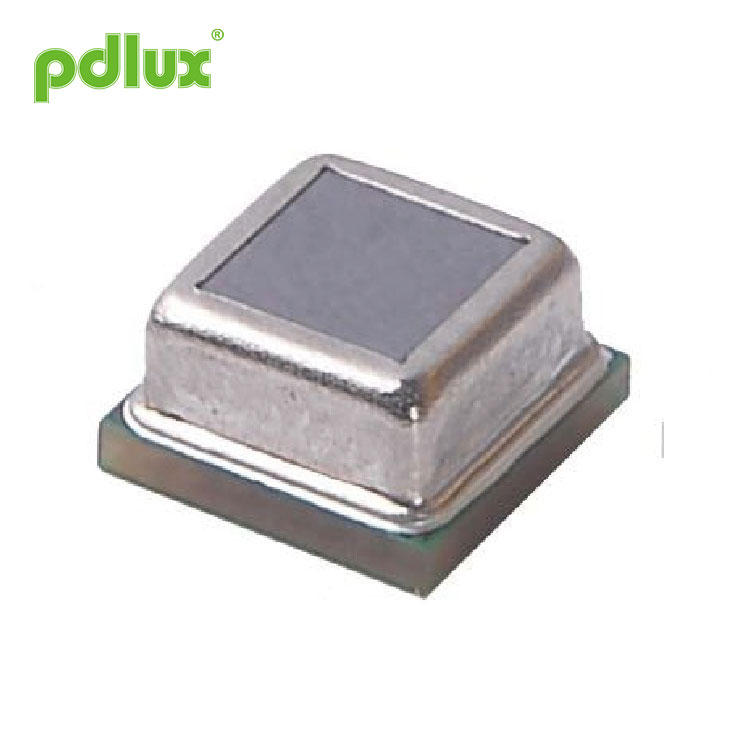

Čtyřprvkový digitální pyroelektrický infračervený senzor MINI SMD proti rušení

Čtyřprvkový digitální pyroelektrický infračervený senzor MINI SMD proti rušení

Product and recommended pad size diagram of Čtyřprvkový digitální pyroelektrický infračervený senzor MINI SMD proti rušení

Basic parameters of Čtyřprvkový digitální pyroelektrický infračervený senzor MINI SMD proti rušení
Cokoli nad rámec hodnocení v následující tabulce může způsobit trvalé poškození zařízení. Dlouhodobé používání v blízkosti jmenovité hodnoty může ovlivnit spolehlivost zařízení.

Interní blokové schéma

Pracovní podmínky (T = 25 ° C, VDD = 3 V, pokud není uvedeno jinak)

Režim spouštění výstupu

ONTIME nastavení časování pinů
Když sonda detekuje signál pohybu lidského těla, vyšle vysokou úroveň na kolík REL. Trvání této úrovně je určeno úrovní použitou na kolík ONTIME (viz tabulka níže). Pokud má zařízení vysoké úrovně REL generováno více spouštěcích signálů, pokud je detekován nový spouštěcí signál, čas REL se vynuluje a potom se časování restartuje.

1. Pracovní proud souvisí s vybraným odporem R. Čím větší je odpor, tím menší je pracovní proud. Průměrný proud spotřebovaný R během doby efektivního zpoždění REL je: IR â ‰ 0,75 VDD / R. Během doby neúčinného zpoždění R nespotřebovává žádný proud. Pokud máte vysoké požadavky na spotřebu energie a často se nacházíte v efektivní době zpoždění, doporučujeme použít režim digitálního časování REL.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Poznámka: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

Nastavení citlivosti

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

Nastavení kolíků OEN

OEN je aktivační pin pro výstup REL. Když OEN vstupuje na nízké napětí, výstup REL je vždy nízký; když OEN vstupuje vysoké napětí, když pin PININ / NPIRIN snímá normální spouštěcí signál lidského těla přes senzor, REL vydává vysokou úroveň, dokud není k dispozici spouštěcí signál lidského těla, a prochází REL Po uplynutí časování, REL výstupy nízké úroveň. Po přibližně 2 sekundách stínění může být signál lidského těla znovu snímán. Kolík OEN lze připojit k fotorezistoru nebo fotodiodě, aby si uvědomil funkci nepracování ve dne a v noci.

Typický aplikační obvod
Příklad aplikace trioda

Přetavovací pájení
Pokyny pro pájení přetavením senzoru
Při pájení přetavením postupujte podle teplotní křivky zobrazené na obrázku níže. Cokoli, co překročí teplotu přetavení uvedenou na následujícím obrázku, se musí předem poradit s prodejním technikem.

Obal

Poznámka: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

Poznámka for welding
Nepřekračujte maximální teplotu teplotní křivky zobrazenou na obrázku výše, jinak by mohlo dojít ke snížení výkonu snímače.
Neopakujte pájení přetavením a opakované zahřívání a demontáž, které vážně ovlivní životnost a výkon snímače a nevztahuje se na ně záruka produktu.
K čištění optického filtru nepoužívejte žíravé chemikálie (lze použít absolutní ethanol), které mohou způsobit poruchu nebo poruchu snímače. Nepoužívejte jej bezprostředně po namontování senzoru, doporučujeme jej používat po 1H.
Be careful not to touch the terminals with metal pieces or hands. Poznámka for welding:

Rozsah teploty (vlhkosti) provozního prostředí
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Skladovací teplota: -40℃～ +80℃
Vlhkost: Pracovní vlhkost: 85% RH (nesmí být zamlžené nebo zamrzlé)
Vlhkost při skladování: â ‰ 60% RH
• Pokud jde o teplotu prostředí a rozsah adaptace, vztahuje se to na teplotu a vlhkost, díky nimž může senzor pracovat nepřetržitě, nikoli na záruku trvalé životnosti a odolnosti vůči prostředí. Při použití v prostředí s vysokou teplotou a vysokou vlhkostí senzor urychlí stárnutí.

Další úvahy
• Může dojít k nesprávné funkci v důsledku elektrotermického šumu, jako je statická elektřina, blesk, mobilní telefony, rádia a světlo s vysokou intenzitou.
• Produkt terminálu zákazníka by měl být nainstalován pevně, aby nedošlo k poruše způsobené větrem a otřesy.
• Po silných vibracích nebo nárazech se poškodí a způsobí poruchu. Vyvarujte se silných vibrací nebo nárazů.
• Tento výrobek není vodotěsný a prachotěsný. Při používání by měl být vodotěsný, prachotěsný, antikondenzační a proti námraze.
• Pokud těkavé korozivní plyny v pracovním prostředí těkají, může dojít k poruše.
