Modul bezpečnostního radaru s milimetrovými vlnami 24 GHz
Pdlux dodává kvalitní bezpečnostní radarový modul Millimeter-Wave 24GHz vyrobený v Číně. Jedná se o K-pásmový úzkoúhlý, vysoce výkonný vlnový senzor určený pro bezkontaktní aktivaci ručními vlnami, detekci narušení a automatické ovládání dveří. Díky pokročilému zesilovacímu obvodu a algoritmu MCU podporuje všestranné aplikační funkce, jako jsou hands-free spínače a vstupní systémy. Senzor poskytuje spolehlivou, cílenou detekci a zároveň splňuje mezinárodní normy včetně EN 300440, FCC Part 15.249, RED, RoHS a REACH, čímž zajišťuje bezpečnost a odpovědnost za životní prostředí pro různé potřeby zabezpečení a automatizace.
Modelka:PD-V18-A
Odeslat dotaz

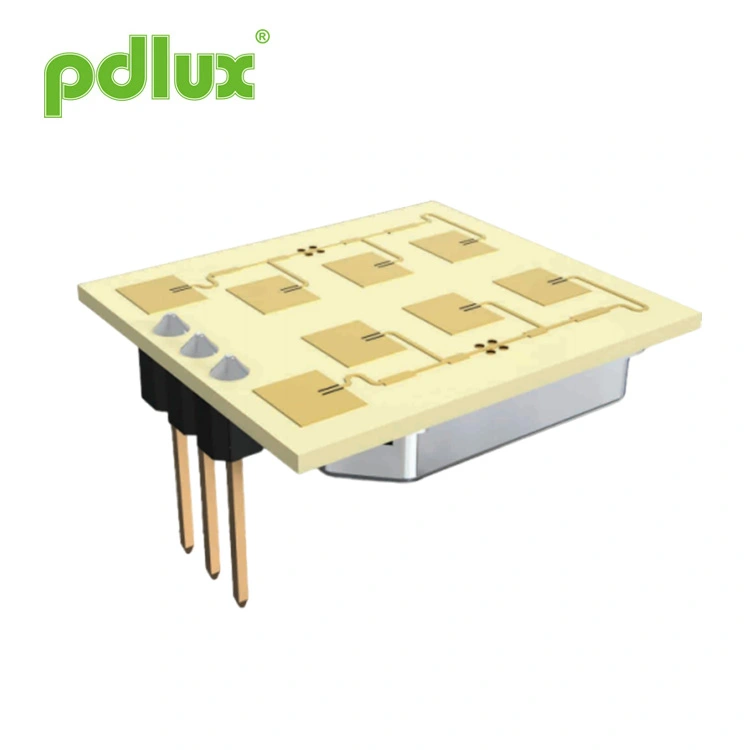

Mikrovlnný pohybový senzor PD-V18-A 24,125 GHz
Aplikace
Bezkontaktní ruční vlnový senzor
Úzký úhel vysoký výkon
Detekce vetřelce
Bezkontaktní ruční vlnový senzor
Úzký úhel vysoký výkon
Detekce vetřelce
PD-V18-A je K-band (24,125 GHz) úzkoúhlá vysoce výkonná vlna
senzor. S algoritmem obvodu zesilovače a MCU, aplikace
lze vyrábět produkty s různými funkcemi.
Například: používá se pro ruční bezkontaktní indukční automat
dveře, bezkontaktní indukční spínače s máváním rukou a další aplikace
produkty.
Podle EN 300440-V2.1.1, EN 62479：2010
Směrnice RED - 2014/53/EU
Podle FCC část 15.249
Podle EN 62321, směrnice ROHS - 2011/65/EU
Podle směrnice REACH - 1907/2006/EC
Směrnice RED - 2014/53/EU
Podle FCC část 15.249
Podle EN 62321, směrnice ROHS - 2011/65/EU
Podle směrnice REACH - 1907/2006/EC

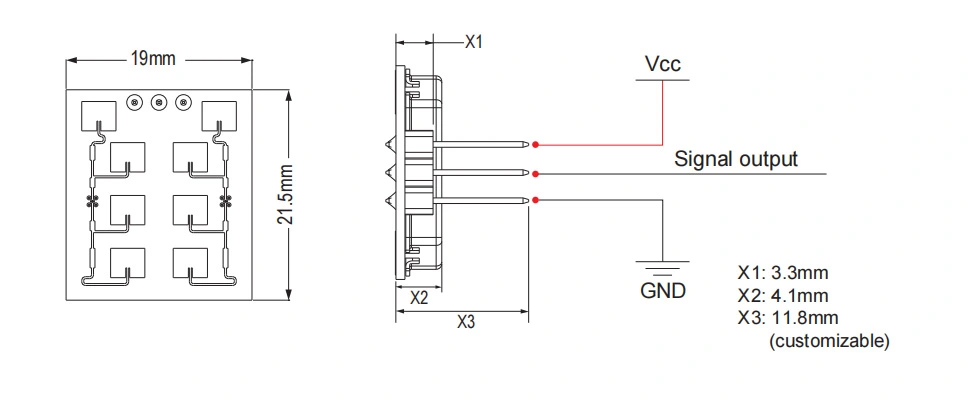

Velikost produktů
Technické parametry
| Parametr | Poznámky | Min | Typ | Max | Jednotky |
| Napájecí napětí | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktuální spotřeba | lcc | 20 | 30 | 35 | mA |
| Provozní režim | Napájen PWM, může řídit pracovní proud při 3-15 mA | ||||
| Šířka pulzu | Tpuls | 10 | μs | ||
| Provozní teplota | Nahoru | -30~+65 | ℃ | ||
| Skladovací teplota | Tstg | -10 | +60 | ℃ | |
| Stabilní čas |
|
<5 |
|
μSec | |
| Hluk | 3.5 | 4.5 | 4.5 | mVrms | |
| Nastavení frekvence | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Skladovací okolní vlhkost | 45%~65% | RH | |||
VAROVÁNÍ: Skutečný rozsah detekce souvisí se zesílením signálu obvodu, celkovým uspořádáním PCBA a práh MCU.
Poznámka 1: Vyzařované emise jsou navrženy tak, aby splňovaly pravidla FCC a CE.
Poznámka 2: Síla přijímaného signálu (RSS) se měří při celkové ztrátě 1 Ways cesty 70 dB.
Poznámka 3: Napětí šumu se měří od 10 Hz do 100 Hz na výstupním portu uvnitř bezodrazové komory.
Poznámka4: Doporučuje se pulzní provoz
