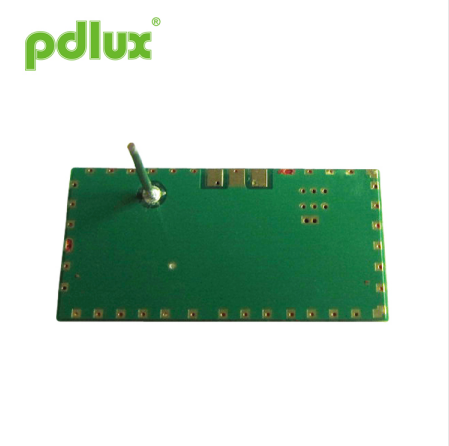

Mikrovlnný HF senzorový modul
Mikrovlnný vysokofrekvenční senzorový modul je modul bi-statického Dopplerova transceiveru v pásmu C. Přijímá vestavěný externí obvod zesíleného signálu rezonátorovým oscilátorem (CRO). Citlivější a nižší spotřeba než V2. Pro zákazníky je výhodné vyvíjet různé produkty.
Modelka:PD-V4
Odeslat dotaz
Mikrovlnný HF senzorový modul
|
Použití mikrovlnného HF senzorového modulu ● Inteligentní spínač ● Automatické světlo ● Detekce narušitele Vlastnost a výhoda ● Nízký bezdrátový výkon ● Nízká spotřeba energie ● Bezkontaktní detekce ● Snadné sladění s externím obvodem ● Vysoká odolnost proti zaseknutí ● Vhodné pro různá drsná prostředí ● Nízká hlučnost Mikrovlnný vysokofrekvenční senzorový modul C-pásmový bi-statický dopplerovský transceiver modul. Přijímá vestavěný externí obvod zesíleného signálu rezonátorového oscilátoru (CRO). Citlivější a nižší spotřeba než V2. Pro zákazníky je výhodné vyvíjet různé produkty. Tento modul je ideálně vhodný pro čidlo přítomnosti v automatických spínačích osvětlení. Lze jej také použít pro stropní detektory narušení. Podle EN 300440-V2.1.1, EN 62479:2010, RED směrnice-2014/53/eu Podle FCC část 15.249 Podle EN 62321, směrnice ROHS-2011/65/eu Podle směrnice REACH-1907/2006/ec |
Parametr |
Poznámky |
Min |
Typ |
Max |
Jednotky |
Nastavení frekvence |
1 |
5.75 |
5.80 |
5.85 |
GHz |
Radiated Power (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
Doba vyřízení |
|
5 |
10 |
20 |
μSec |
Síla přijatého signálu |
2 |
150 |
200 |
300 |
μVp-p |
Hluk |
3 |
0.5 |
|
2 |
mVrms |
Napájecí napětí |
|
4.75 |
5.00 |
5.25 |
VDC |
Aktuální spotřeba |
|
12 |
12.5 |
13.5 |
mA |
Frekvence opakování pulzu |
4 |
2.0 |
2.2 |
3.0 |
kHz |
Šířka pulzu |
4 |
15 |
50 |
70 |
μSec |
Provozní teplota |
|
-15 |
22 |
90 |
℃ |
Hmotnost |
|
4.5 |
4.8 |
5.3 |
g |
Poznámka 1: Vyzařované emise jsou navrženy tak, aby splňovaly pravidla FCC.
Poznámka 2: Síla přijímaného signálu (RSS) se měří při celkové ztrátě 1 Ways cesty 64 dB.
Poznámka 3: Napětí šumu se měří od 10 Hz do 100 Hz na výstupním portu uvnitř bezodrazové komory.
Poznámka 4: Pulzní provoz
