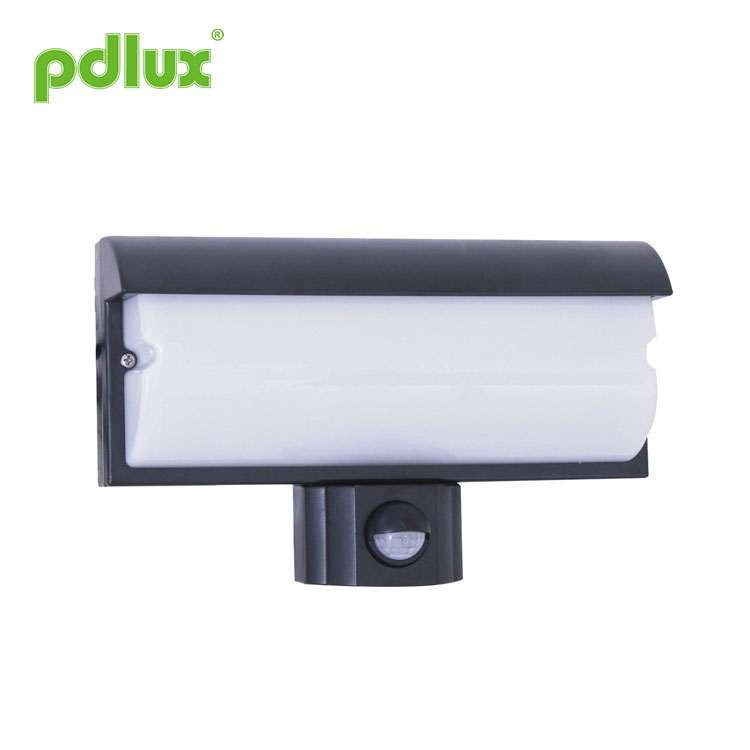

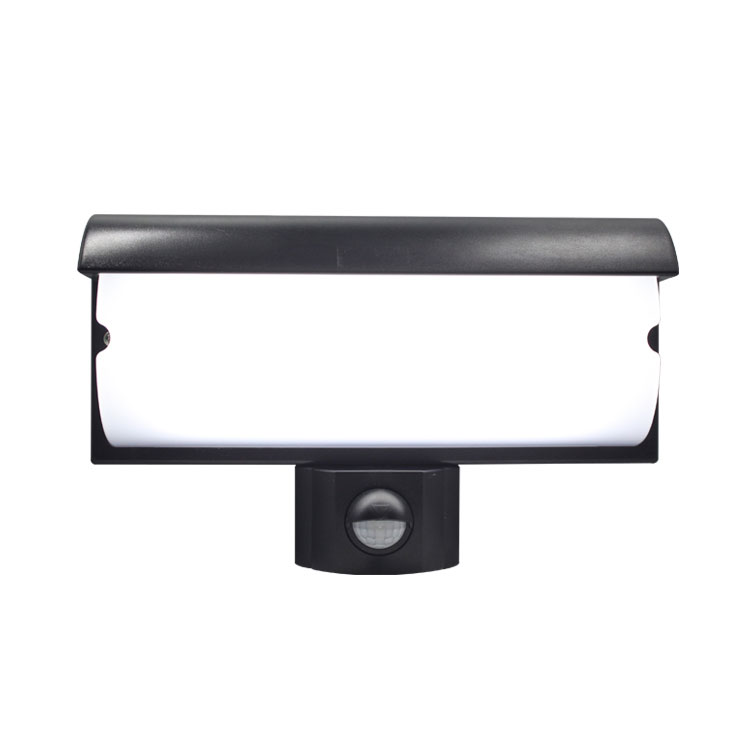

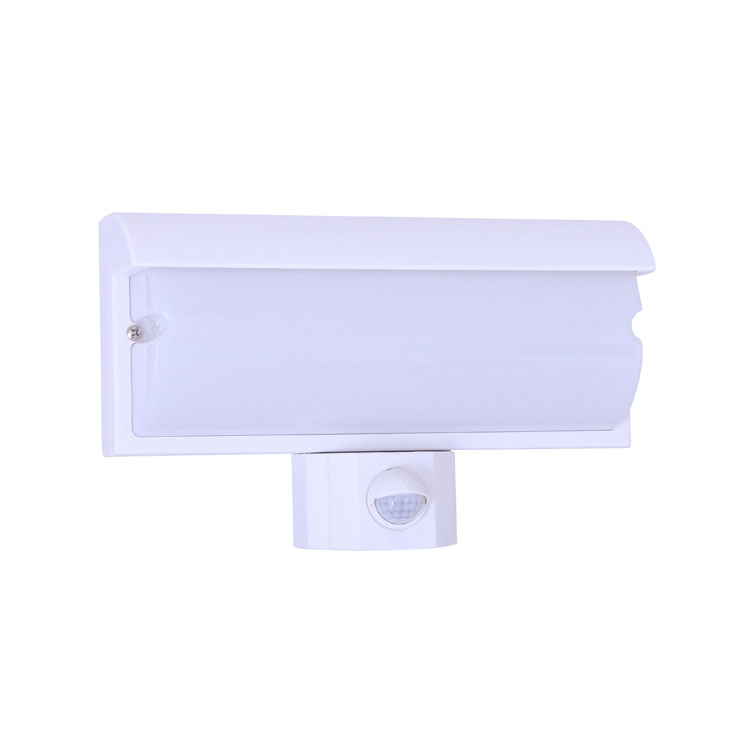

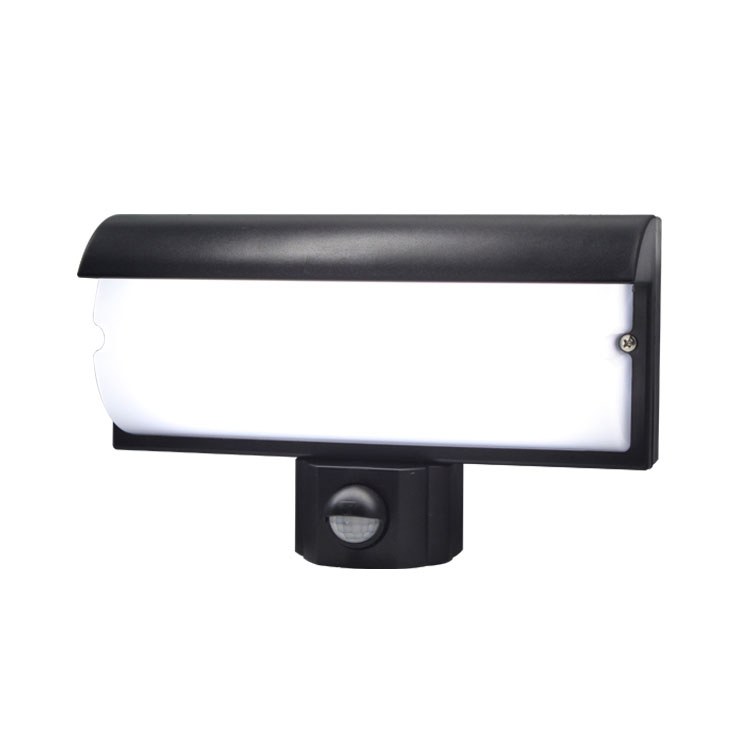

Infračervená senzorová lampa
Jako profesionální výrobce bychom vám rádi poskytli infračervenou senzorovou lampu. A my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR2015
Odeslat dotaz
PD-PIR2015 Instrukce pro lampu infračerveného senzoru
souhrn
 |
LED jako moderní zdroj světla se stala vývojovým trendem v osvětlovacím průmyslu s charakteristikou vysoké účinnosti, dlouhé životnosti a relativně nízké spotřeby energie. Jak je rozumně používat a efektivita je klíčovou otázkou v osvětlovacím průmyslu.PD-PIR2015 jsou navrženy s 30 LED diodami (0,45 W). Díky rozumnému uspořádání je tok tepla rovnoměrný a dosahuje nejoptimalizovanější světelné účinnosti. A 6W LED lampa může generovat téměř stejný jas ve srovnání s použitím 65W rezistorové žárovky. Její životnost je 100krát delší než u běžných halogenových žárovek. Může fungovat se spínačem lidského senzoru, díky čemuž je úspornější a bezpečnější s světlo se rozsvítí při příchodu a zhasne, když zhasne. LED lampy jsou ideálním světlem, které se rozsvítí při příchodu a zhasne, když zhasne. Jsou také ideální náhradou jako energeticky úsporný světelný zdroj. |
Specifikace
|
Napájení: 220-240VAC 100-130VAC Frekvence napájení: 50/60Hz Detekční rozsah: 8±2m Max (22°C) Detekční úhel: 120° Nastavení času: min:7sec±3sec max: 6 min ± 2 min (nastavitelné) Ovládání světla: <5LUX~2000LUX (nastavitelné) |
Počet LED: 30PCS Pohotovostní výkon: 0,45W Specifikace LED: T5050
Jmenovité zatížení: 6W Max.
Instalační výška: 1,5m~3m (instalace na stěnu) |
Informace ze senzoru
Spektrogram
Názvy jednotlivých částí
(Plášť LAMPY PRO HLINÍKOVÝ MATERIÁL)
Instalace
Poznámka: Vezměte si s sebou následující nástroje
Krok 1 Označte polohu otvoru tužkou poté, co určíte, kam chcete produkt nainstalovat. (jako obr. 1)
Poznámka: Pokud se jedná o dřevěnou stěnu, není nutné použít plastový rozpěrný šroub, pouze šroub utáhněte šroubovákem.
Krok 2 Elektrickou vrtačkou vyvrtejte otvory do stěn v místech, kde je značka tužkou, a do otvoru vložte plastovou expanzi. (jako obr. 2)
Krok 3 Připojte kabel k svítilně skrz otvory pro vstup kabelu (viz obr. 3)
Krok 4 Pokud se jedná o dřevěnou stěnu, není nutné používat plastovou rozpěrku, stačí zašroubovat šroub pomocí šroubováku. (Obr. 4a)
Pokud se nejedná o dřevěnou stěnu, viz krok 2. (jako obr. 4b)
Krok 5 Připevněte kryt k základně lampy, která byla nainstalována na stěně. (Obr. 5)
Krok 6 Otevřete kryt ovládacího panelu směrem dolů a nastavte ovládací knoflíky a poté ovládací panel zvedněte nahoru. (jako obr. 6)
 |
Lze jej nastavit v rozsahu od 4 sekund (otáčení proti směru hodinových ručiček do konce) do 8 minut (otáčení ve směru hodinových ručiček do konce). při testování rozsahu detekce nebo testování chůze byste měli nastavit čas na minimum. |
Poznámka: Po zhasnutí světla musí senzor počkat 1 sekundu, než bude znovu fungovat. Teprve po uplynutí času se kontrolka při detekci signálu znovu rozsvítí.
 |
Hodnotu osvětlení práce lze nastavit v rozsahu 5 ~ 2000LUX Hodnota osvětlení je přibližně 5LUX při otáčení proti směru hodinových ručiček až do konce, hodnota osvětlení je přibližně 2000LUX při otáčení ve směru hodinových ručiček na konec. Při provádění testu chůze nebo nastavování rozsahu detekce během dne by měl být knoflík otočený proti směru hodinových ručiček až na konec. |
Poznámka: Při nastavování tří knoflíků netlačte příliš silou, protože jsou namontovány přímo na komponentu! V komponentě je malé omezovací zařízení, které se rozbije, pokud při otočení knoflíku na konec zatlačíte také silou. Pokud se tak stane, knoby se otočí o 360° bez omezení zařízení. Všimněte si prosím, že omezený úhel nastavení knoflíků je 270°.
Chyby a jejich řešení
| Chyba | Příčina selhání | Řešení |
| Nepracuje se zátěží | Nesprávně nastavené osvětlení, zátěž je rozbitá | Upravte nastavení zátěže |
| Napájení je vypnuté | Změňte zátěž | |
| V oblasti detekce je nepřetržitý signál | Zapněte napájení | |
| Celou dobu pracujte se zátěží | Snímač není správně nainstalován |
Zkontrolujte nastavení oblast detekce |
| Senzory se nepodařilo zabalit, protože nemohou spolehlivě detekovat signál | Znovu nainstalujte vnější kryt | |
| Pracujte se zátěží | Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.) | Zkontrolujte nastavení detekční oblasti |
| Při pohybu signálu pracujte se zátěží | Pohybující se tělo je příliš rychlé nebo oblast detekce je příliš malá | Zkontrolujte nastavení detekční oblasti |
1. Sériové LED diody mohou fungovat, když jsou všechna těsnění nainstalována na svém místě.
2. Neodstraňujte ani nepřipojujte jinou lampu, když je zapnutá.
3. Při poškození sériových LED diod potřebujete zkušeného technika k opravě pomocí LED diod se stejným hodnocením.
Šrouby použité na pouzdru světla jsou běžné při odeslání z továrny. Specifické nerezové šrouby typu Y v plastovém sáčku na šrouby se používají k upevnění stínidla poté, co technik dokončí instalaci. Slouží k ochraně před elektrickým šokovat.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně je pravděpodobné, že všechny elektronické součástky se stanou neúčinnými, což způsobí určité problémy. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali jsme bezpečnostní kvóty, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
