Modul C-Band Bi-Static Doppler Transceiver Modul

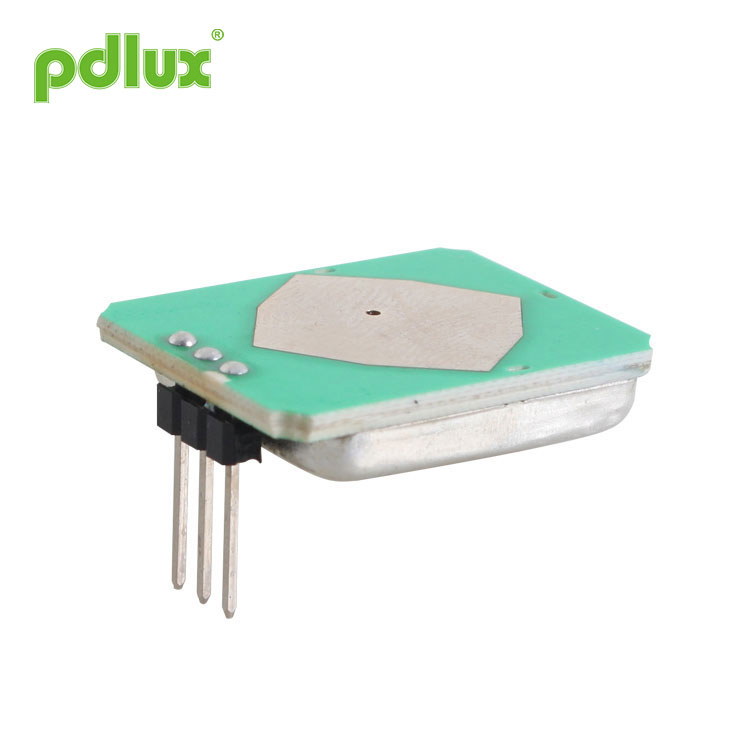

Modul C-Band Bi-Static Doppler Transceiver Module. Je to vestavěný rezonátorový oscilátor (CRO). Tento modul, V19 využívá plochou rovinnou anténu, vhodnou pro montáž na stěnu. Může zlepšit svou schopnost přijímat signály zepředu a snížit oblast slepého boku. Jeho výkon je lepší než u senzorů na trhu.

Modelka:PD-V19

Odeslat dotaz

Modul C-Band Bi-Static Doppler Transceiver Modul

Aplikace modulu bi-statického dopplerovského transceiveru v pásmu C
● Inteligentní spínač
● Nástěnný vypínač
● Detekce narušitele

Vlastnost a výhoda
● Nízký bezdrátový výkon
● Nízká spotřeba energie
● Bezkontaktní detekce
● Snadné připojení k ovladači
● Nízký výstup hluku

Modul C-Band Bi-Static Doppler Transceiver Module je C-Band Bi-Static Doppler transceiver modul. Je to vestavěný rezonátorový oscilátor (CRO). Tento modul V19 využívá plochou rovinnou anténu, vhodnou pro montáž na stěnu. Může zlepšit svou schopnost přijímat signály zepředu a snížit oblast slepého boku. Jeho výkon je lepší než u senzorů na trhu.
Tento modul je ideálně vhodný pro čidlo přítomnosti v automatických spínačích osvětlení. Lze jej také použít pro stropní detektory narušení.

Podle EN 300440-V2.1.1、EN 62479：2010 RED směrnice – 2014/53/EU
Podle FCC část 15.249
Podle EN 62321, směrnice ROHS - 2011/65/EU Podle směrnice REACH - 1907/2006/EC

Prohlášení FCC o modulu bi-statického dopplerovského transceiveru v pásmu C:
Jakékoli změny nebo úpravy, které nejsou výslovně schváleny stranou odpovědnou za shodu, mohou zrušit oprávnění uživatele provozovat zařízení.
Toto zařízení je v souladu s částí 15 pravidel FCC. Provoz podléhá následujícím dvěma podmínkám:
(1) Toto zařízení nesmí způsobovat škodlivé rušení a
(2) Toto zařízení musí akceptovat jakékoli přijaté rušení, včetně rušení, které může způsobit nežádoucí provoz.

Prohlášení FCC o radiační expozici:
Toto zařízení vyhovuje limitům FCC pro vystavení radiaci stanoveným pro nekontrolované prostředí. Toto zařízení by mělo být instalováno a provozováno v minimální vzdálenosti 20 cm mezi zářičem a vaším tělem.

Parametr	Symbol	Min	Typ	Max	Jednotky	Poznámky
Nastavení frekvence	Fstandard	5.725	5.8	5.875	GHz
Radiated Power (EIRP)	Pout		3.54		dBm
Napájecí napětí	VCC	4.75	5.0	5.25	V
Aktuální spotřeba	ICC	10	12	14	mA
Aktuální spotřeba	ICC	13	15	17	mA
Provozní teplota	HORNÍ	-10	25	80	℃	FCC
Prostředí úložiště	TSTG	0-40			℃	CE
Velikost produktů	26,0 x 20,5 x 5,4				mm
Hmotnost	Hmotnost	3.3	3.8	4.3	g	20-70% relativní vlhkosti
