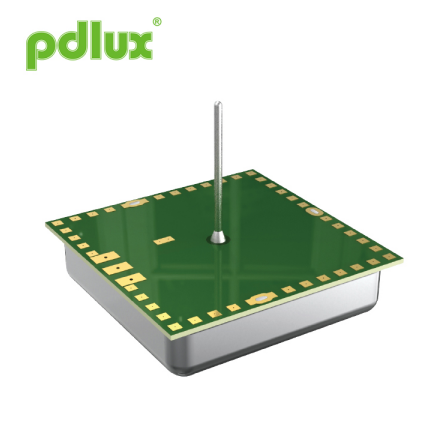

Modul snímače pohybu 5,8 GHz
Modul snímače pohybu 5,8 GHz je modul bi-statického dopplerovského transceiveru v pásmu C. Přijímá vestavěný externí obvod zesíleného signálu rezonátorového oscilátoru (CRO), pro zákazníky je vhodné vyvíjet různé produkty.
Modelka:PD-V2
Odeslat dotaz
Modul snímače pohybu 5,8 GHz
|
Aplikace 5,8GHz modulu snímače pohybu ● Inteligentní spínač ● Automatické světlo ● Detekce narušitele Vlastnost a výhoda ● Nízký bezdrátový výkon ● Nízká spotřeba energie ● Bezkontaktní detekce ● Snadné sladění s externím obvodem ● Vysoká odolnost proti zaseknutí ● Vhodné pro různá drsná prostředí ● Nízký výstup hluku Modul snímače pohybu 5,8 GHz je modul bi-statického dopplerovského transceiveru v pásmu C. Přijímá vestavěný externí obvod zesíleného signálu rezonátorového oscilátoru (CRO), pro zákazníky je vhodné vyvíjet různé produkty. Tento modul je ideálně vhodný pro čidlo přítomnosti v automatických spínačích osvětlení. Lze jej také použít pro stropní detektory narušení. Podle EN 300440-V2.1.1、EN 62479:2010, RED směrnice-2014/53/eu Podle FCC část 15.249 Podle EN 62321, směrnice ROHS-2011/65/eu Podle směrnice REACH-1907/2006/ec |
Parametr | Poznámky | Min | Typ | Max | Jednotky |
Nastavení frekvence | 1 | 5.75 | 5.8 | 5.85 | GHz |
Radiated Power (EIRP) | 1 | 0.2 | 0.225 | 0.25 | mW |
Doba vyřízení |
|
5 | 10 | 20 | μSec |
Síla přijatého signálu | 2 | 150 | 200 | 300 | μVp-p |
Hluk | 3 | 0.5 |
|
2 | mVrms |
Napájecí napětí |
|
4.75 | 5 | 5.25 | VDC |
Aktuální spotřeba |
|
18 | 20 | 25 | mA |
Frekvence opakování pulzu | 4 | 2 | 2.2 | 3 | kHz |
Šířka pulzu | 4 | 15 | 50 | 70 | μSec |
Provozní teplota |
|
-10 | 22 | 90 | ℃ |
Hmotnost |
|
3.7 | 4 | 4.5 | g |
Poznámka 1: Vyzařované emise jsou navrženy tak, aby splňovaly pravidla FCC.
Poznámka 2: Síla přijímaného signálu (RSS) se měří při celkové ztrátě 1 Ways cesty 54 dB.
Poznámka 3: Napětí šumu se měří od 10 Hz do 100 Hz na výstupním portu uvnitř bezodrazové komory.
Poznámka 4: Pulzní provoz
