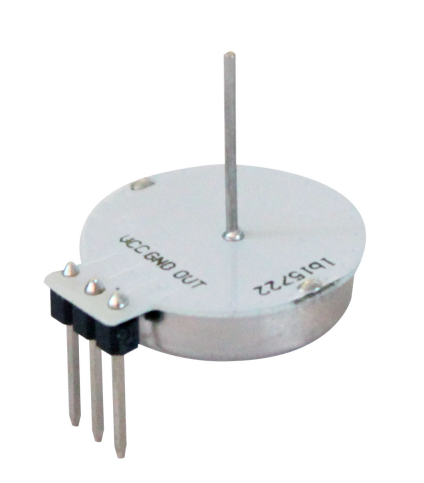

5,8GHz inteligentní přepínací Dopplerův radarový modul
5,8GHz inteligentní spínací dopplerovský radarový modul je modul bi-statického dopplerovského transceiveru v pásmu C. Přijímá vestavěný externí obvod zesíleného signálu rezonátorovým oscilátorem (CRO). Citlivější a nižší spotřeba energie než V2. vyvíjet různé produkty. Tento modul je ideálně vhodný pro čidlo přítomnosti v automatických spínačích osvětlení. Lze jej také použít pro stropní detektory narušení.
Modelka:PD-V5
Odeslat dotaz

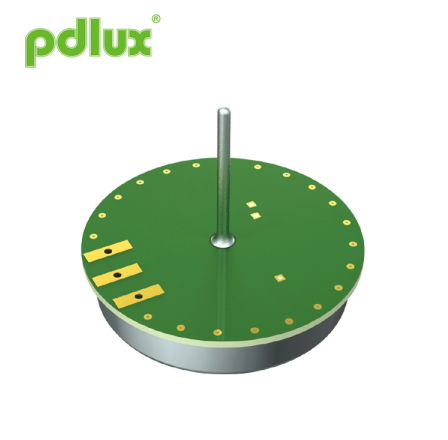

5,8GHz inteligentní přepínací Dopplerův radarový modul
 |
Aplikace 5,8GHz Intelligent Switch Doppler Radar Module ● Inteligentní spínač ● Automatické světlo ● Detekce narušitele Vlastnost a výhoda ● Nízký bezdrátový výkon ● Nízká spotřeba energie ● Bezkontaktní detekce ● Snadné sladění s externím obvodem ● Vysoká odolnost proti zaseknutí ● Vhodné pro různá drsná prostředí ● Nízký výstup hluku 5,8 GHz Intelligent Switch Doppler Radar Module je modul bi-statického Dopplerova vysílače a přijímače v pásmu C. Používá vestavěný externí obvod zesíleného signálu Resonator Oscillator (CRO). Citlivější a nižší spotřeba energie než V2. vyvíjet různé produkty. Tento modul je ideálně vhodný pro čidlo přítomnosti v automatických spínačích osvětlení. Lze jej také použít pro stropní detektory narušení. Podle EN 300440-V2.1.1、EN 62479：2010, RED směrnice-2014/53/eu Podle FCC část 15.249 Podle EN 62321, směrnice ROHS-2011/65/eu Podle směrnice REACH-1907/2006/ec |
|
Parametr |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Nastavení frekvence |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Radiated Power (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Doba vyřízení |
|
5 |
10 |
20 |
μSec |
|
Síla přijatého signálu |
2 |
150 |
200 |
300 |
μVp-p |
|
Hluk |
3 |
0.5 |
|
1.8 |
mVrms |
|
Napájecí napětí |
|
4.75 |
5.00 |
5.25 |
VDC |
|
Aktuální spotřeba |
|
12 |
12.5 |
13.5 |
mA |
|
Frekvence opakování pulzu |
4 |
2.0 |
2.2 |
3.0 |
kHz |
|
Šířka pulzu |
4 |
15 |
50 |
70 |
μSec |
|
Provozní teplota |
|
-15 |
22 |
90 |
℃ |
|
Hmotnost |
|
3.5 |
3.8 |
4.3 |
g |
Poznámka 1: Vyzařované emise jsou navrženy tak, aby splňovaly pravidla FCC.
Poznámka 2: Síla přijímaného signálu (RSS) se měří při celkové ztrátě 1 Ways cesty 64 dB.
Poznámka 3: Napětí šumu se měří od 10 Hz do 100 Hz na výstupním portu uvnitř bezodrazové komory.
Poznámka 4: Pulzní provoz
