24GHz domácí bezpečnostní radarový senzor narušení

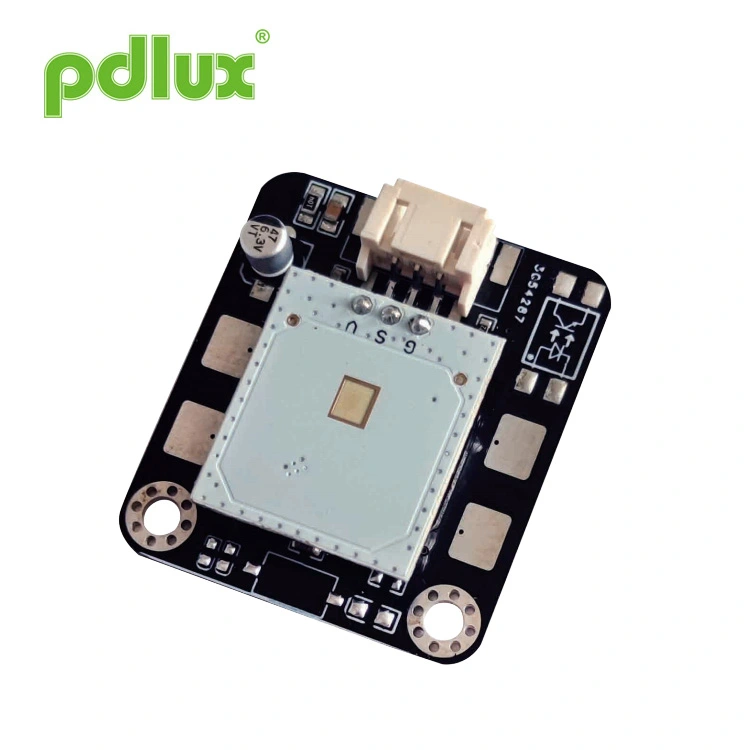

PD-V18-M1 je aplikační modul sestávající ze snímače supermilimetrových vln a zesilovacího obvodu + MCU určeno pro bezdotykové ovládání. Lze jej také nazvat řídicí modul pro snímání vln v blízkém dosahu. Jeho aplikace Scénáře jsou velmi rozsáhlé, můžete ovládat elektrickou práci nebo vypnout mávnutím ruky v různých úhlech 10-30cm, a dokonce můžete generovat různé produkce s počtem houpaček. Například: jedním švihem k otevření elektrické dveře; dvěma výkyvy k otevření osvětlovacího systému.

Zejména po křtu epidemie mají lidé vůči veřejnému kontaktnímu spínači srdečný odpor. Je to kvůli tomu Důvodem je, že jsme vyvinuli systém vlnových senzorů, který lze také použít na podobné elektrické a elektronické produktů, takže můžete mít více prostoru pro fantazii.

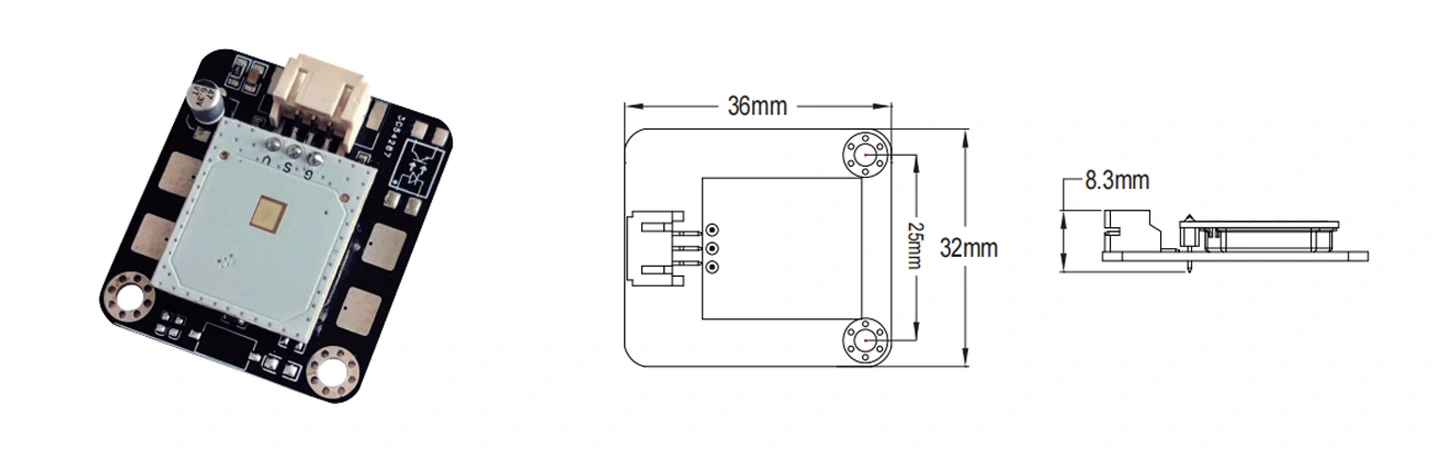

Jedná se o aplikační modul speciálně navržený pro bezkontaktní ovládání. Na začátku návrhu jsme plně zvážili použití produktů v různých produktech, proto jsme speciálně navrhli mobilní senzor s milimetrovými vlnami (24,125 GHz) objem do ultra malé velikosti a obvod zesílení signálu a MCU byly naplánovány na PCB, který byl kompaktní a stabilní. Moduly, které lze aplikovat v rozsahu 10-30cm, mohou ovládat elektrické spotřebiče mávnutím ruky. Uživatelé jej mohou podle potřeby aplikovat na různé produkty. Snímací vzdálenost lze přizpůsobit dle potřeb zákazníka.

1. Aby nedošlo k poškození zařízení, je třeba postupovat opatrně. Ochranná opatření proti ESD by měla být vůbec přijata fáze skladování, manipulace, montáže a testování. Nedotýkejte se radarové antény a kolíků tohoto modulu
dotkněte se kolíků multimetrem a změřte. 2. U PD-V18-M1 instalovaného venku může detektor detekovat signál dešťových kapek, když prší. To znamená, že radarový detektor instalovaný venku za deštivého dne dokáže detekovat dešťové kapky.

Vzhledem k použitému snímači milimetrových vln nelze použít kovový materiál před snímač a jako materiál pouzdra je nutné použít technický plast. Protože se jedná o vysílač a přijímač signálu s malým výkonem, má tloušťka pláště také určitý stupeň rozdílu v útlumu signálu. Před objednávkou musí uživatel plně vysvětlit prostředí a požadavky použití a v případě potřeby nám mohou být poskytnuty produkty, které je třeba nainstalovat, a my je můžeme přizpůsobit.
Účinek tohoto produktu se bude mírně lišit při použití na různé produkty. Uživatelé mohou požádat o objednání verze s ořezáváním citlivosti a speciální požadavky mohou být předem vysvětleny pomocí PDLUX. Různé senzory a softwarové algoritmy mohou být vybrány podle různých požadavků uživatele.

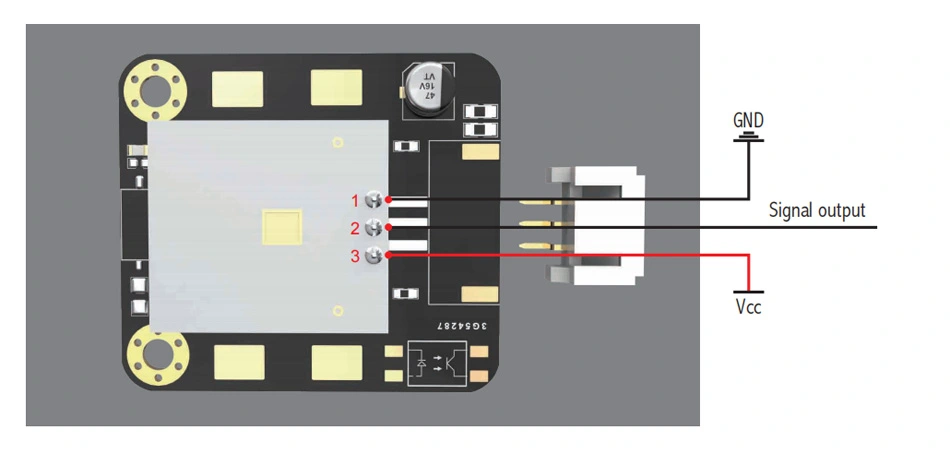

Tento modul může pracovat se stejnosměrným zdrojem 3V-5V bez rušení.

Co se může stát:V nepřítomnosti pohybujícího se objektu v detekčním dosahu je testovaná nesprávná funkce obvykle způsobena silným zdrojem rušení. Například rušení prostřednictvím napájecího kabelu v sérii; Například rušení mobilními telefony; Například silné rušení způsobené obloukem při svařování svářečky. Znovu prosím zkontrolujte výše uvedené zdroje rušení na přítomnost.
Očekává se, že si výše uvedená upozornění pečlivě přečtete a porozumíte jim.
