24GHz vysoce citlivý automatický dveřní senzor
Pdlux je čínský dodavatel 24GHz vysoce citlivého automatického dveřního senzoru; využívá aritmetický program založený na FFT pro přesné měření vzdálenosti a robustní potlačení interference. Díky miniaturnímu relé Omron s nízkou spotřebou energie a minimální citlivostí na teplotu nabízí vynikající spolehlivost oproti běžným fotoelektrickým senzorům. Funkce snímání je vhodná pro automatické ovladače dveří a detektory přítomnosti osob v poplachových systémech a poskytuje vynikající řešení pro širokou škálu přístupových a bezpečnostních aplikací.
Modelka:PD-DS1015
Odeslat dotaz
| Seznam balení v | Φ6 Plastová expanze
|
3x30 šroub
|
Návod | Kabel 1X
|
| Množství | 2X | 2X | 1X |
Senzor je navržen aritmetickým programem FFT a má vysokou přesnost v detekci vzdálenosti a schopnost antiinterference.
Použití originálního relé Omron, které má ultra malé měření a nízkou spotřebu energie. Má malý vnitřní odpor
aby bylo necitlivé na teplotu. Spolehlivost je mnohem vyšší než u běžných fotoelektrických výstupů. Je vhodný pro
různé druhy automatických dveřních ovladačů lze také použít jako detektor lidí pro poplašné systémy. Kromě toho může funkce snímání
být přizpůsobeny. Snímač má nejlepší nákladový výkon u takového druhu produktů.
| Zdroj energie | AC: 10-24V DC: 12-35V |
|
| Pohotovostní proud | <15 mA | |
| Pracovní proud | 25 mA Typická hodnota | |
| Výstupní kapacita | 35V, 0,5A Max | |
| Délka výstupu | 500 ms | |
| HF systém | CW radar 24,125 GHz, pásmo ISM | |

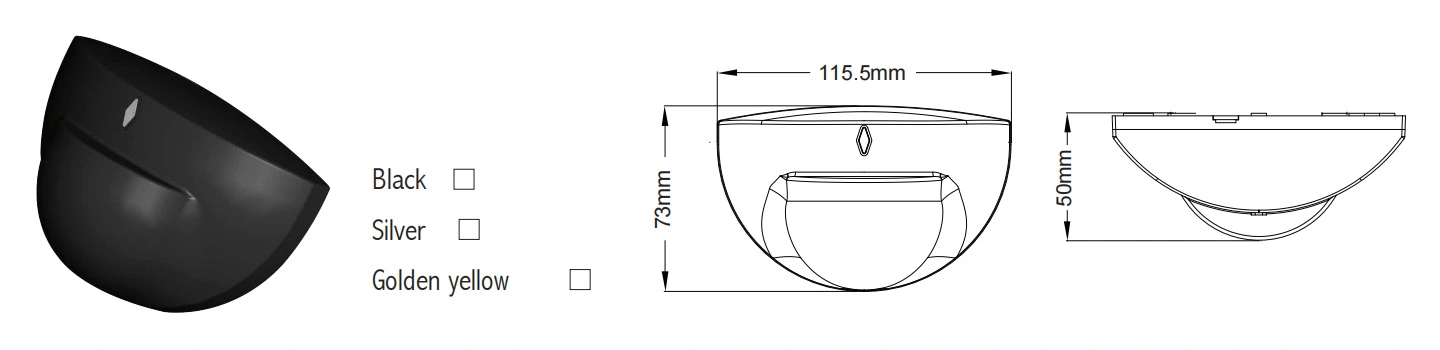

| Barva krytu | Černá/stříbrná/zlato žlutá | |
| Instalace sedí | Instalace na zeď | |

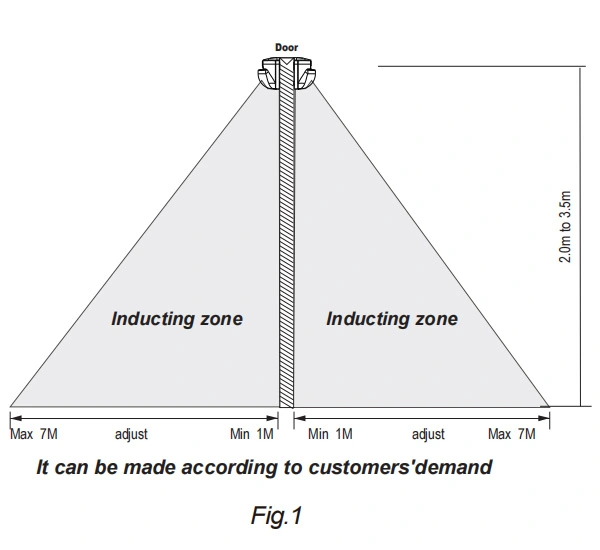

| Montážní výška | 2,0 m až 3,5 m | |
| Detekční úhel | 90° (instalace na stěnu) lze provést podle požadavků zákazníků | |
| Detekční rozsah | 1m (maximální citlivost, sonda kolmo k zemi) 7m (maximální citlivost, sonda vpřed) |
|
| Pracovní teplota | -20 °C~50 °C | |
| Pracovní vlhkost | <93% RH | |
1. Přijměte vysoce spolehlivý modul mikrovlnného radarového senzoru v pásmu K 24,125 GHz.
2. Práce v různých prostředích (Horké, vlhké, hlučné a větrné. Bez zásahu jiných pohybujících se objektů, sát jako jedoucí auto nebo zvířata)
3. Malý a praktický design, široce používaný pro různé druhy snímacích dveří.
4. Přijměte pokročilou technologii snímání Světové zdravotnické organizace, která je zdravotně nezávadná.
5. Snímací vzdálenost a úhel lze upravit tak, aby vyhovovaly požadavkům různých scén.

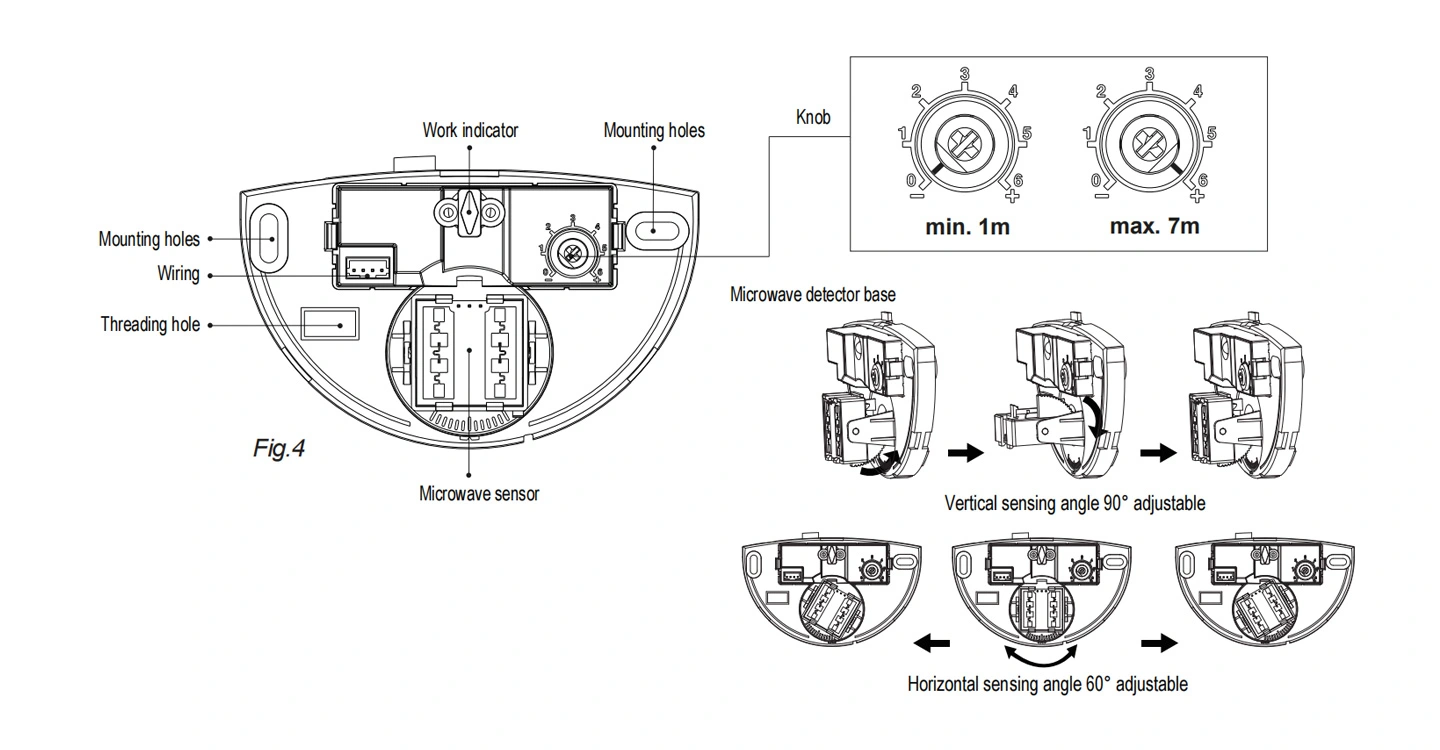

Úplné otočení proti směru hodinových ručiček je minimální vzdálenost (přibližně 1 m), úplné otočení po směru hodinových ručiček je maximální (přibližně 7 m). Pokud je postava člověka,
změní se postava a rychlost pohybu, změní se také detekce, to znamená, že vyšší rychlost povede ke kratší detekční vzdálenosti.
Tato detekční vzdálenost je vzdálenost, která se nastaví, když detektor směřuje dopředu. Při instalaci senzoru upravte úhel snímání
a vzdálenost podle praktické scény. Stačí zajistit dostatečnou snímací vzdálenost pro otevření dveří. Nenastavujte delší snímání
vzdálenost v případě špatného spuštění ke dveřím od projíždějících osob nebo auta.
Upozornění: Při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli
abnormální reakce způsobená snadnou detekcí nesprávného pohybu foukajících listů a záclon, malých zvířat nebo rušení
elektrické sítě a elektrických zařízení. Vše výše uvedené povede k chybové reakci. Když produkt nefunguje normálně,
zkuste prosím odpovídajícím způsobem snížit citlivost a poté ji vyzkoušejte. Lidský pohyb způsobí indukci senzoru, takže když
Při testování funkce opusťte indukční oblast a nehýbejte se, abyste zabránili nepřetržité práci senzoru.

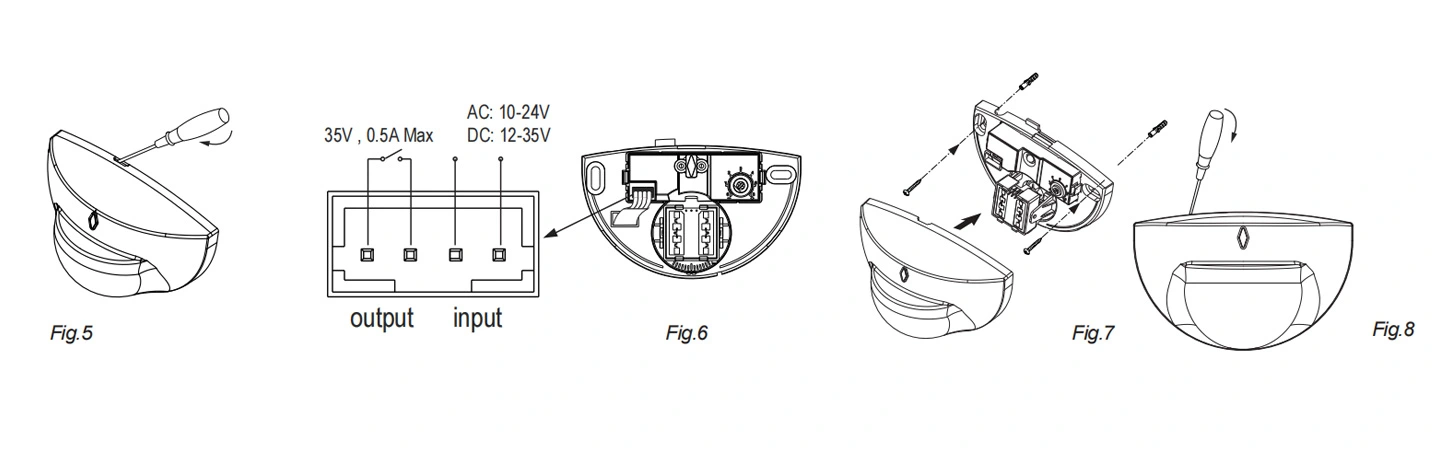

Krok 1 Před instalací produktu sejměte kryt. (jako obr. 5.)
Krok 2 Označte polohu otvoru tužkou poté, co určíte, kam chcete produkt nainstalovat.
Poznámka: Pokud se jedná o dřevěnou stěnu, není nutné používat plastový rozpěrný šroub, pouze šroub utáhněte šroubovákem.
Krok 3 Elektrickou vrtačkou vyvrtejte otvory na stěnách, kde je značka tužkou, a do otvoru vraťte plastovou expanzi.
Krok 4 Připojte kabel k produktu skrz vstupní otvory pro kabel (jako obr. 6.)
Krok 5 Pomocí šroubů nainstalujte základnu na vybranou pozici a nastavte knoflík (jako obr. 7.)
Krok 6 Připevněte kryt k základně, která byla nainstalována na stěně. (jako obr. 7.)
Otevřete pro nastavení senzoru po instalaci: Vložte šroubovák do spoje mezi krytem a základnou a vypáčte kryt. (obr.8)
Následující situace povedou k chybové reakci.
1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k reakci na chybu.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.
