Mikrovlnné detektory narušení 24,125 GHz

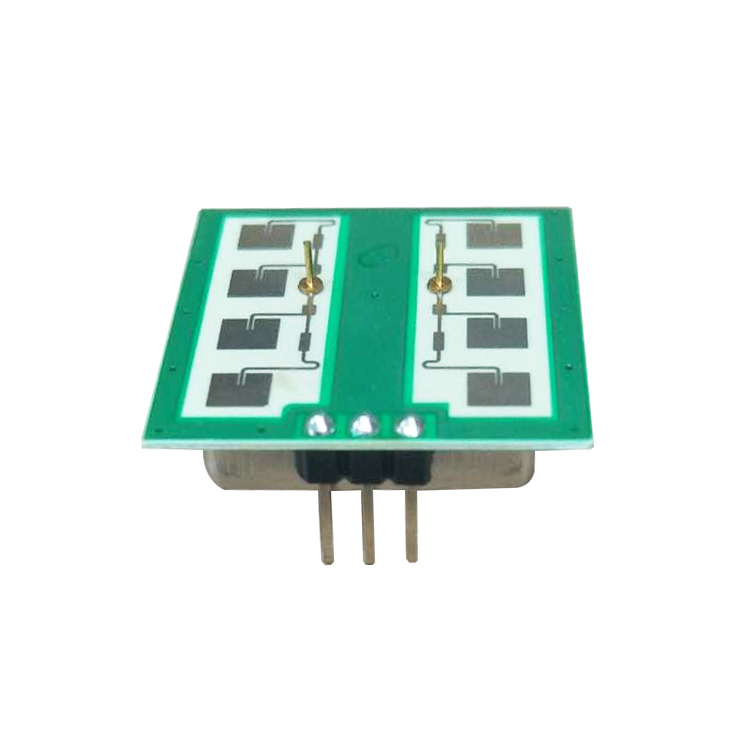

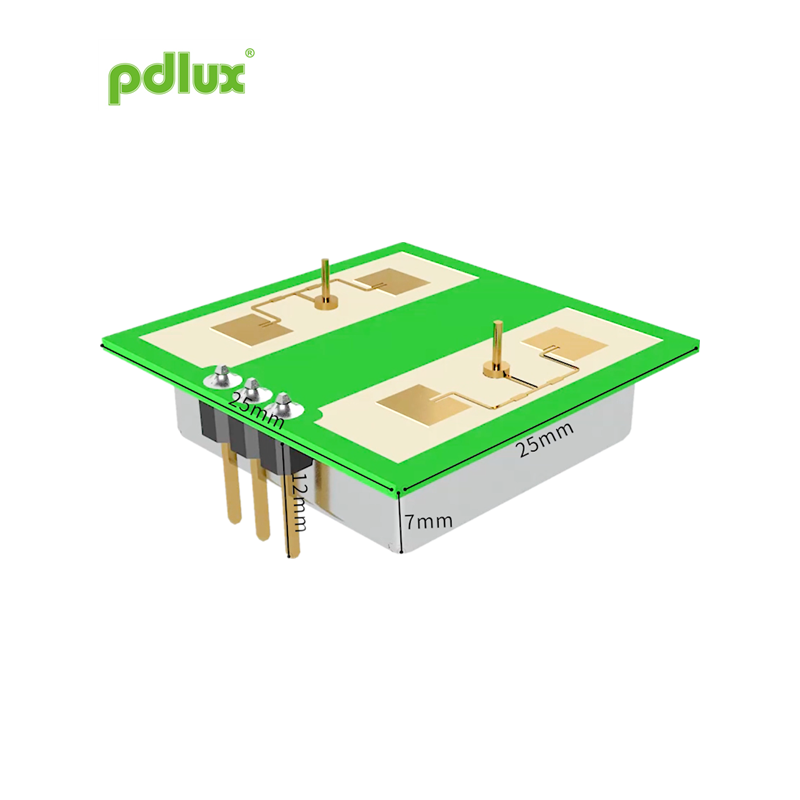

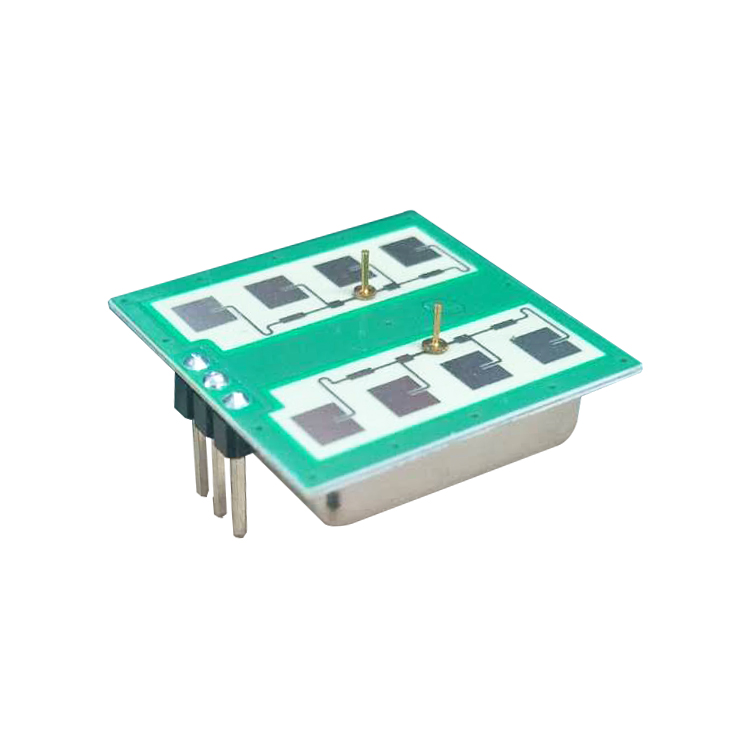

Mikrovlnné detektory narušení 24,125 GHz je modul K-pásmového bi-statického dopplerovského transceiveru. Je to vestavěný rezonátorový oscilátor (CRO). Tento modul V21 využívá plochou anténu, vhodnou pro montáž na stěnu. Může zlepšit svou schopnost přijímat signály zepředu a snížit oblast slepého boku. Jeho výkon je lepší než u senzorů na trhu.
Modelka:PD-V21
Odeslat dotaz
Mikrovlnné detektory narušení 24,125 GHz
 |
Aplikace 24,125 GHz mikrovlnných detektorů narušení ● Inteligentní spínač ● Nástěnný vypínač ● Detekce narušitele Mikrovlnný detektor narušení 24,125 GHz je modul K-pásmového bi-statického dopplerovského transceiveru. Je to vestavěný rezonátorový oscilátor (CRO). Tento modul V21 využívá plochou anténu, vhodnou pro montáž na stěnu. Může zlepšit svou schopnost přijímat signály zepředu a snížit oblast slepého boku. Jeho výkon je lepší než u senzorů na trhu. Tento modul je ideálně vhodný pro čidlo přítomnosti v automatických spínačích osvětlení. Lze jej také použít pro stropní detektory narušení. Podle EN 300440-V2.1.1、EN 62479：2010 RED směrnice – 2014/53/EU Podle FCC část 15.249 Podle EN 62321, směrnice ROHS - 2011/65/EU Podle směrnice REACH - 1907/2006/EC |
|
Parametr |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájecí napětí |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Aktuální spotřeba |
Icc |
20 |
35 |
38 |
mA |
|
Operační mód |
Napájen PWM, může řídit pracovní proud na 3-15mA |
||||
|
Šířka pulzu |
Tpuls |
10 |
μs |
||
|
Provozní teplota |
Horní |
-30~+85+100（Max.） |
℃ |
||
|
Skladovací teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilní čas |
|
<5 |
μSec |
||
|
Nastavení frekvence |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovací okolní vlhkost |
45%~65% |
RH |
|||
VAROVÁNÍ: Skutečný rozsah detekce souvisí se zesílením signálu obvodu, celkovým uspořádáním PCBA a prahem MCU.
Poznámka 1: Vyzařované emise jsou navrženy tak, aby splňovaly pravidla FCC.
Poznámka 2: Síla přijímaného signálu (RSS) se měří při celkové ztrátě 1 Ways cesty 70 dB.
Poznámka 3: Napětí šumu se měří od 10 Hz do 100 Hz na výstupním portu uvnitř bezodrazové komory.
Poznámka 4: Pulzní provoz
