24,125GHz inteligentní spínací modul snímače

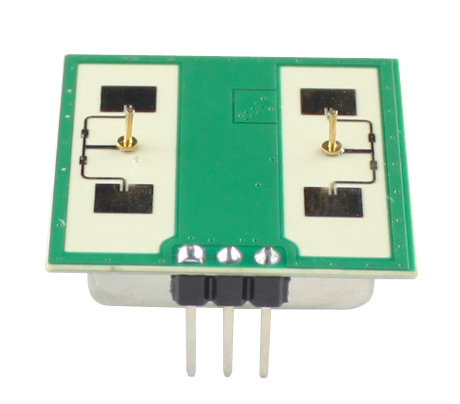

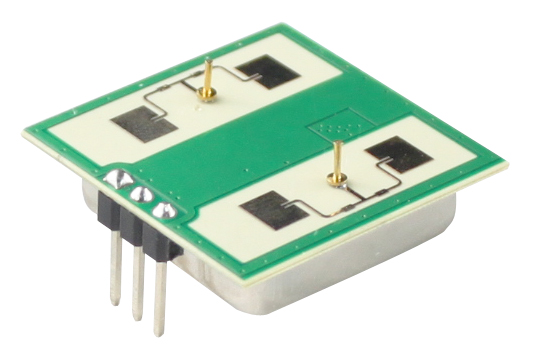

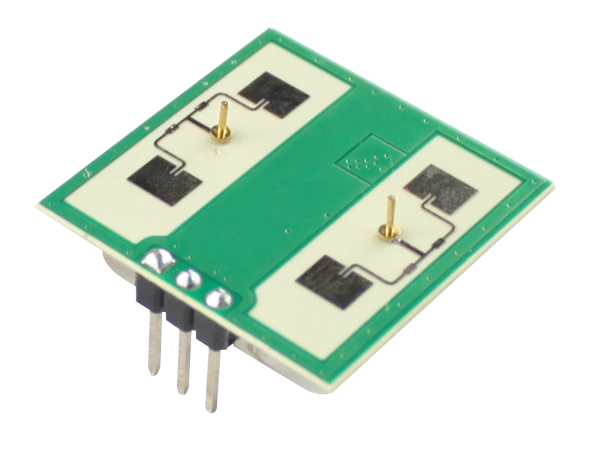

24,125GHz inteligentní senzorový spínací modul je K-pásmový bi-statický dopplerovský transceiverový modul. Je to vestavěný rezonátorový oscilátor (CRO). Tento modul V21360 využívá plochou anténu, vhodnou pro montáž na stěnu. Inteligentní senzorový spínač 24,125 GHz může zlepšit svou schopnost přijímat přední signál a snížit jeho slepou oblast. Jeho výkon je lepší než u senzorů na trhu.
Modelka:PD-V21360
Odeslat dotaz
24,125GHz inteligentní spínací modul snímače
 |
Aplikace 24,125GHz inteligentního spínacího modulu senzoru ● Inteligentní spínač ● Nástěnný vypínač ● Detekce narušitele Inteligentní senzorový spínač 24,125 GHz je modul bi-statického dopplerovského transceiveru v pásmu K. Má vestavěný oscilátor rezonátoru (CRO). Tento modul V21360 využívá plochou anténu, vhodnou pro montáž na stěnu. Může zlepšit svou schopnost přijímat signály zepředu a snížit oblast slepého boku. Jeho výkon je lepší než u senzorů na trhu. Tento modul je ideálně vhodný pro čidlo přítomnosti v automatických spínačích osvětlení. Lze jej také použít pro stropní detektory narušení. Podle EN 300440-V2.1.1, EN 62479：2010, směrnice RED-2014/53/EU Podle FCC část 15.249 Podle EN 62321, směrnice ROHS - 2011/65/EU Podle směrnice REACH - 1907/2006/EC |
|
Parametr |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájecí napětí |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Aktuální spotřeba |
Icc |
20 |
35 |
38 |
mA |
|
Operační mód |
Napájen PWM, může řídit pracovní proud na 3-15mA |
||||
|
Šířka pulzu |
Tpuls |
10 |
μs |
||
|
Provozní teplota |
Horní |
-30~+85+100（Max.） |
℃ |
||
|
Skladovací teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilní čas |
|
<5 |
μSec |
||
|
Nastavení frekvence |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovací okolní vlhkost |
45%~65% |
RH |
|||
Poznámka 1: Vyzařované emise jsou navrženy tak, aby splňovaly pravidla FCC a CE.
Poznámka 2: Síla přijímaného signálu (RSS) se měří při celkové ztrátě 1 Ways cesty 70 dB.
Poznámka 3: Napětí šumu se měří od 10 Hz do 100 Hz na výstupním portu uvnitř bezodrazové komory.
Poznámka 4: Pulzní provoz
