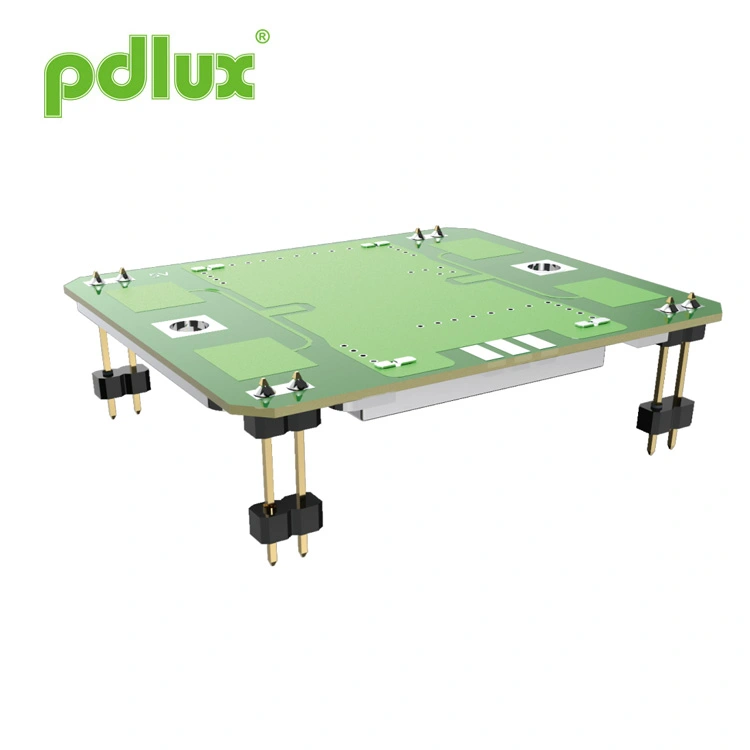

Modul bezpečnostního mikrovlnného radarového senzoru 10,587 GHz
Společnost Pdlux je specializovaným dodavatelem modulu bezpečnostního mikrovlnného radarového senzoru 10,587 GHz, který pracuje v pásmu X (10,525–10,687 GHz, frekvence přizpůsobitelná podle regionu). Díky patch anténě, DRO, nízkému odběru proudu a kompaktní velikosti poskytuje širokoúhlou (H-rovina) i úzkouhlou (E-rovina) detekci pro flexibilní montáž. Spotřebu energie lze dále snížit pomocí režimu PWM. V souladu s RoHS je vhodný pro bezpečnostní systémy, automatické dveře, osvětlení pohybu, IoT a snímače rychlosti.
Modelka:PD-V9H
Odeslat dotaz
PD-V9H
- Nastavení frekvence: 10.587GHz ±10M
- Včetně propojovací antény
- DRO: Dielectric Resonator Oscilato
- Nízký odběr stejnosměrného proudu
- Malá velikost
- Soulad s RoHS
| Položka | Specifikace | |
| Nastavení frekvence | 10,587 GHz ± 10M | |
| Stav | Ta = +25 C, Vin = +5 V DC | |
| Provozní napětí | +5,0 ± 0,5 V DC | |
| Provozní proud | <32 mA typ. | |
| Výstupní výkon | 20 mW (13 dBm) E.I.R.P. typ. | |
| Frekvenční stabilita | ±5 MHz max. (Ta: -30 až +55 C) | |
| Návratová ztrátová citlivost | -90 dBc typ. | |
| Druhá harmonická emise | Rozsah -40 dBm | |

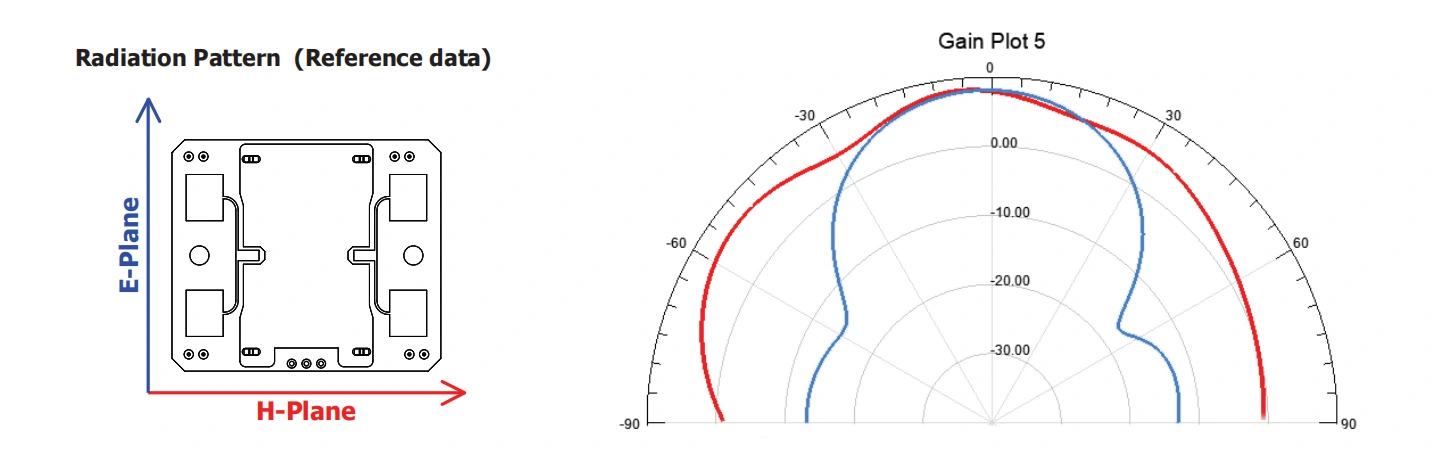

| Šířka paprsku antény (-3 dB) | E-Plane | 36 stupňů nom. (Oretický plný úhel 72 stupňů) |
| H-rovina | 72 stupňů nom. (Oretický plný úhel 144 stupňů) | |
| RF rozhraní | Patch Anténa | |
| Teplotní rozsah | -30 až +55 C (standardní rozsah použití), -40 až +80 C (maximální rozsah použití) | |
| Předpis pro shodu | -30 ETS 300 440 | |
Senzor jasu řady PD-V9 pracuje v pásmu X. Pracovní frekvence je v frekvenčním rozsahu 10,525 GHz až
10,687 GHz. Uživatelé musí provádět nákupy na základě přizpůsobení podle pravidel frekvence v zemi, kde se nacházejí
nachází. Například 10,525 GHz, 10,587 GHz, 10,687 GHz. Senzory řady PD-V9 jsou široce používány v zabezpečení a sledování
aplikační produkty, automatické dveřní senzory, mobilní snímací světla, IoT senzory, senzory rychlosti a různé mobilní senzory
produkty.
Senzor má detekci velkého úhlu H-Plane a detekci malého úhlu Eplan. Uživatelé mohou upevnit senzor v různých úhlech jako
potřebné během používání. jako by uživatelé chtěli, aby pracovní proud snímače byl co nejmenší, můžete nastavit režim napájení
snímače do režimu PWM (duty cycle), který může efektivně snížit pracovní proud.
Když uživatelé při používání nebo přímé výměně původního snímače narazí na následující problémy.
1. První použití:
Pokud používáte snímač řady PD-V9 poprvé a setkáte se s vysokou nebo nedostatečnou citlivostí, měli byste
nejprve zkontrolujte stav nastavení zesílení zesilovacího obvodu. A zda způsob výpočtu používaný MCU ke zpracování signálů
je vhodné. Obecně lze říci, že je snadné najít řešení.
2. Možné problémy, které mohou nastat při přímé výměně dříve používaných senzorů:
Při přímé výměně dříve používaných snímačů mohou nastat problémy s vysokou citlivostí a nízkou citlivostí, což může být
snadno vyřešit. Postačí pouhé zvýšení zesilovacího obvodu nebo snížení zesílení zesilovacího obvodu. Není třeba
zvažte algoritmus zpracování signálu MCU.
Pomoc, kterou mohou začátečníci potřebovat při používání:
Pokud narazíte na potíže při používání snímačů řady PD-V9 a potřebujete pomoc. Můžete nás kontaktovat prostřednictvím e-mailu. Obecně lze říci, že odpovědi lze získat.
Představení produktu:
Zavedení produktu může společnost PDLUX kdykoli v případě potřeby upravit a vylepšit. Ne nutně budou všichni včas informováni.
